[Виталий_Сигов]

Здравствуйте.
Подскажите, пожалуйста, как можно подгрузить планшеты в проект в ГИС ИнГео 4.4 ?
Имеются:
1)Сканированные по частям планшеты карты города в масштабе 1:500 в формате bmp, размером 3937х3937.
2)Известны параметры трансформации: Угол поворота=270 градусов;
Сжатие по X=1,00; по Y=-1,00;
Смещение по X=173824,64; по Y=9150515,46

[Дамир]

В ИнГЕО 4.4 есть возможность трансформации растровой карты.
Добавляете растры и осуществляете трансформацию (через проводник баз данных CTRL+3). В проводнике нужно выбрать растровую карту и нажать на кнопку "Трансформация ..." В окне трансформации и внесете данные

[Виталий_Сигов]

Большое спасибо - внес параметры трансформации карты. Но еще интересует что заполнять на вкладке "Планшет" для растровой карты: Какие размеры по X и по Y, смещение нулевого планшета, количество подпланшетов?
Если есть сканированные по частям планшеты карты города в масштабе 1:500 в формате bmp, размером 3937х3937

[Дамир]

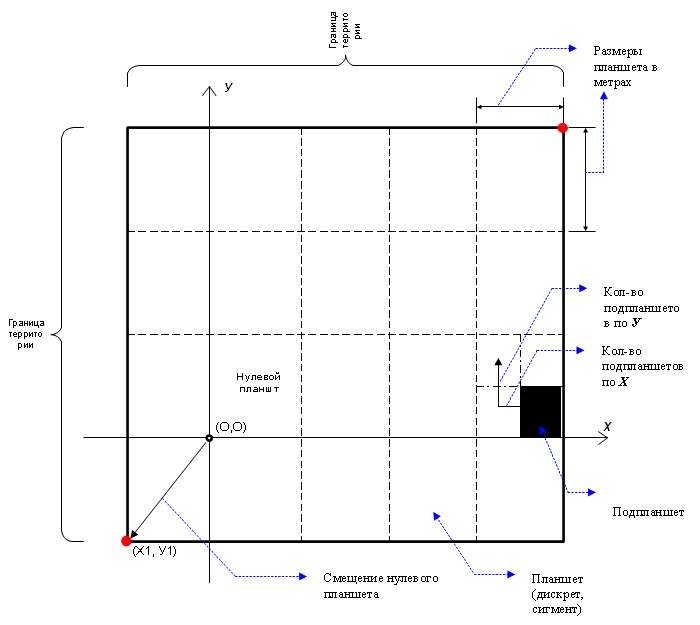

Растровая карта состоит из множества сшитых растровых фрагментов и аналогична фотографическому снимку обычной бумажной карты. Эти фрагменты будем для краткости называть планшетами, хотя это лишь их изображения. Каждый планшет (изображение) нужно будет «уложить» в ячейку эталонной координатной сетки, которую мы называем дискретом. Один из дискретов эталонной сетки принимается нулевым, - относительно него ведётся нумерация всех остальных дискретов и вложенных в них планшетов. С каждым планшетом связывается внешний растровый файл формата bmp. При отображении планшета связанный с ним растровый файл полностью вписывается в границы дискрета. Обычно растровые карты используют как подложку для формирования векторных карт.

Размеры. Задание размера планшета бумажной основы в метрах.
Смещение нулевого планшета. Задание координаты нулевого планшета в координатной системе территории.
Кол-во подпланшетов. Два числа, определяющие своим произведением число файлов, из которых состоит каждый планшет. Эти числа также показывают, на сколько частей Вы "разрезали" планшет при сканировании.
Начало нумерации. Задает нумерацию, которая будет использоваться в дальнейшем при адресации планшетов.
_____
Информация скопирована с "Книга 3. Шаг за шагом"

[lokotskov]

может поздно уже, но в свое время мы сшивали такие куски в easy trace. а уже после, в приведенном виде подкладывали в ингео. этот метод несколько более затратен по времени, но более удобен впоследствии. сейчас она на сайте разработчика доступна бесплатно.
