 Добавлено: Чт 10 Май 2012 14:01 Заголовок сообщения: Топологические связи |
 |
|
Здравствуйте!

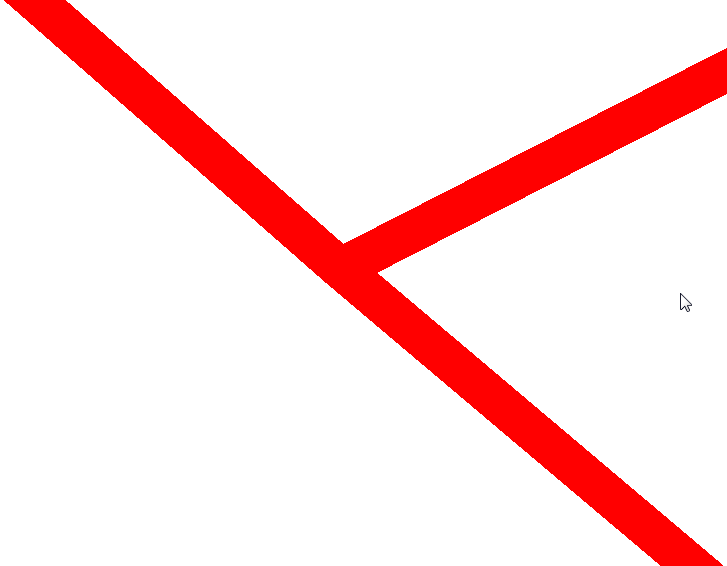

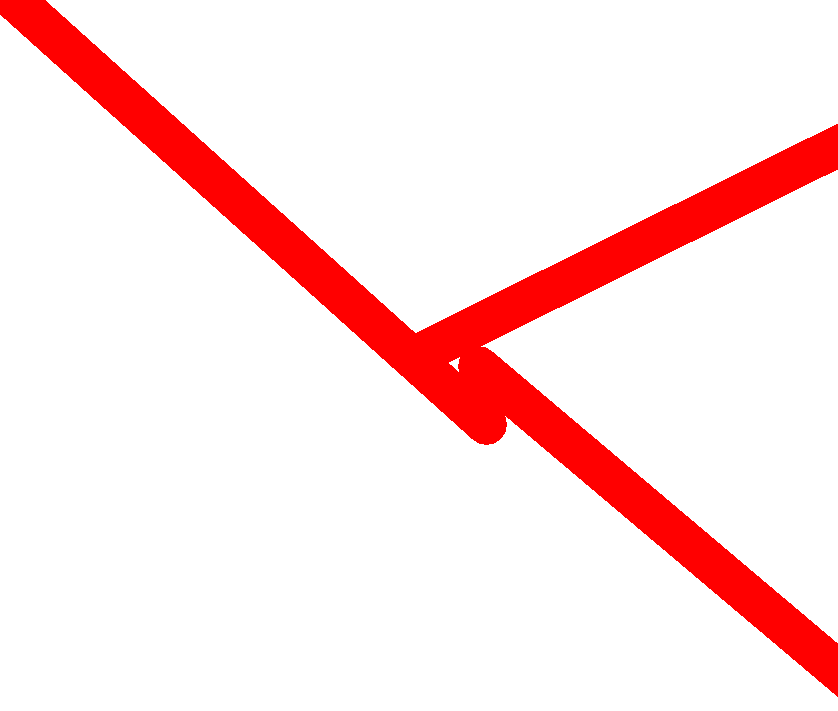

Наш оператор рисует трубопроводы. Изначально топологически ничего не привязывал и геометрически криво стыковал концы отрезков (разброс до 1м).
Можно ли автоматом все разрывы объединить топологически? Стандартная команда "Сервис/Установка топологических связей" не срабатывает при разрывах вершин...
| Описание: |
|
| Размер файла: |
8.78 KB |
| Просмотрено: |
7479 раз(а) |
|
| Описание: |
|
| Размер файла: |
7.33 KB |
| Просмотрено: |
7479 раз(а) |
|
|
|
| Вернуться к началу |
|
 |
APopov
Зарегистрирован: 19.06.2006
Сообщения: 347
Откуда: Самара
|
| Добавлено: Чт 10 Май 2012 14:43 Заголовок сообщения: |
|
|
Установка топосвязей работает по точному совпадению координат вершин.
Скорее всего, нужно написать модуль подтягивающий вершины. Возможно он был написан, поищите тут
и обязательно научите "оператора" работе с ингео.
_________________
ОАО "Самара-Информспутник",
инженер-программист Попов Артем |
|
| Вернуться к началу |
|
|
Алексей Васильев
Зарегистрирован: 20.05.2009
Сообщения: 105
Откуда: Самара
|
| Добавлено: Чт 10 Май 2012 14:57 Заголовок сообщения: Знакомая проблема |
|
|
Знакомая проблема.
Возникает, когда "оператор" получает задание от своего нвчвльника, действующего по принципу "не маленький, разберешься сам". Ну те и рисуют, словно это PaintBrush... Как умеют...
А еще такие "операторы" норовят вместо заполнения семантики по данному объекту, и пририсовки нужной формы, подписывать параметры магистрали в слое "подписи прочие".
|
|
| Вернуться к началу |
|
|
nikser
Зарегистрирован: 09.03.2005
Сообщения: 535
Откуда: г. Братск
|
| Добавлено: Чт 10 Май 2012 18:50 Заголовок сообщения: |
|
|
Такой модуль нужен.
Ладно, когда рисуешь в Ингео, можно оператора и научить.
А когда тебе приносят акадовский файл.
Я не знаю кто учит проектантов работе с акадом, но топология для них ругательное слово.
Аналогичная ситуация и с Панорамой, особенно на стыках трапеций.
Доработка такой информации до нормального состояния требует очень приличных затрат.
_________________
Сергей Николаев |
|
| Вернуться к началу |
|
|
Ed777
Зарегистрирован: 28.08.2008
Сообщения: 57
Откуда: Беларусь
|
| Добавлено: Вт 15 Май 2012 11:02 Заголовок сообщения: |
|
|
Вопрос решил.
Разработал методику на основе замечательного модуля Азаматова TOPOUTILS (http://www.azamatoff.ru/ingeo.html).
Вкратце:
- Делаем БЭКАП БАЗЫ!
- Подключаем модуль topoutils
- Выделяем объекты требующие корректировки. Например, через «Запрос по стилям»
- В появившейся панели инструментов модуля topoutils выбираем кнопку «Подтяжка»
- Выбираем соответствующий стиль выделенных объектов
- Задаём «Максимальное расстояние» (задавал 0,8 )
- Нажимаем «Выполнить»
- Снова выделяем эти же объекты
- Устанавливаем топологические связи средствами Ингео: «Сервис/Установка топологических связей…» (либо жмём F8 )
Выбираем «Выделенных объектов», «ОК»
Предлагаю разработчикам Ингео включить очень необходимую функцию «Подтяжка» в стандартные средства ГИС Ингео.
|
|
