| Предыдущая тема :: Следующая тема |
| Автор |
Сообщение |
galluza
Зарегистрирован: 27.12.2012
Сообщения: 5
|
 Добавлено: Пт 05 Апр 2013 16:00 Заголовок сообщения: Модуль размеров |
 |
|
| Здравствуйте существует ли модуль простановки размеров?
|
|
| Вернуться к началу |
|
 |
APopov
Зарегистрирован: 19.06.2006
Сообщения: 347
Откуда: Самара
|
| Добавлено: Ср 10 Апр 2013 18:20 Заголовок сообщения: |
|
|
непонятно что вам надо
_________________
ОАО "Самара-Информспутник",
инженер-программист Попов Артем |
|
| Вернуться к началу |
|
|
Михаил Власов
Зарегистрирован: 14.02.2005
Сообщения: 580
Откуда: ИНТЕГРО
|
| Добавлено: Чт 11 Апр 2013 06:53 Заголовок сообщения: |
|
|
Видимо, имеется в виду модуль, позволяющий наносить на карту выносные размерные линии и тексты.
Например, пользователь выделяет отрезок, нажимает кнопку, а модуль создает на карте выносную линию с подписью о длине отрезка.
Или пользователь выделяет два отрезка, а модуль рисует дугу и над ней текст с углом между отрезками.
Ну и всякие радиусы, диаметры и прочее.
Где-то я такое видел для ИнГео, но не помню.
_________________
С уважением, Михаил Власов. |
|
| Вернуться к началу |
|
|
tariel
Зарегистрирован: 26.09.2005
Сообщения: 72
Откуда: г.Орск Оренбургская обл.
|
| Добавлено: Чт 11 Апр 2013 08:02 Заголовок сообщения: Re: Модуль размеров |
|
|
| galluza писал(а): | | Здравствуйте существует ли модуль простановки размеров? |
есть решение подстановки координат точек а в таблице
№ X Y Длина
1 355010,6726 3289973,3915
2 355015,0307 3289974,8497 4,5955
3 355019,1272 3289969,5474 6,7004
1 355010,6726 3289973,3915 9,2874
есть поле длина ... как из семантики вытящить и вставить вопрос ?
| Описание: |
|
Скачивание |
| Название файла: |
автозаполнение точек.zip |
| Размер файла: |
2.71 KB |
| Скачено: |
1580 раз(а) |
|
|
| Вернуться к началу |
|
|
Foton
Зарегистрирован: 09.10.2006
Сообщения: 158
Откуда: Ярославль
|
| Добавлено: Чт 11 Апр 2013 12:38 Заголовок сообщения: Re: Модуль размеров |
|
|
| tariel писал(а): | | galluza писал(а): | | Здравствуйте существует ли модуль простановки размеров? |
есть решение подстановки координат точек а в таблице
№ X Y Длина
1 355010,6726 3289973,3915
2 355015,0307 3289974,8497 4,5955
3 355019,1272 3289969,5474 6,7004
1 355010,6726 3289973,3915 9,2874
есть поле длина ... как из семантики вытящить и вставить вопрос ? |
создаете числовое поле(float), называете его Длина, идем в массовые операции и для всех объектов слоя заполняем это поле "периметром объектов"
|
|
| Вернуться к началу |
|
|
galluza
Зарегистрирован: 27.12.2012
Сообщения: 5
|
| Добавлено: Сб 27 Апр 2013 19:43 Заголовок сообщения: Re: Модуль размеров |
|
|
| Foton писал(а): | | tariel писал(а): | | galluza писал(а): | | Здравствуйте существует ли модуль простановки размеров? |
есть решение подстановки координат точек а в таблице
№ X Y Длина
1 355010,6726 3289973,3915
2 355015,0307 3289974,8497 4,5955
3 355019,1272 3289969,5474 6,7004
1 355010,6726 3289973,3915 9,2874
есть поле длина ... как из семантики вытящить и вставить вопрос ? |
создаете числовое поле(float), называете его Длина, идем в массовые операции и для всех объектов слоя заполняем это поле "периметром объектов" |
Ну периметр заполняет, а как отдельно на каждую сторону ребра прописать длину. Например в Автокаде можно проставить любой размер не напрягаясь.
|
|
| Вернуться к началу |
|
|
Foton
Зарегистрирован: 09.10.2006
Сообщения: 158
Откуда: Ярославль
|
| Добавлено: Пн 29 Апр 2013 13:49 Заголовок сообщения: Re: Модуль размеров |
|
|
| galluza писал(а): | | а как отдельно на каждую сторону ребра прописать длину. Например в Автокаде можно проставить любой размер не напрягаясь. |
я бы создал слой для размеров, там создавать отрезки на гранях объектов(с подравниванием), где нужно проставить размер. если просто число нужно - делаем подпись, если с выносными линиями, то добавляем 2 символьных метода для первой и второй вершины(линия+стрелка), 3й символьный для рисования линии от стрелки до стрелки, и 4й - для отображения подписи самого размера по центру. в семантике поле заполняем периметром.
|
|
| Вернуться к началу |
|
|
Сергей Попов
Зарегистрирован: 05.03.2005
Сообщения: 299
Откуда: г. Тольятти - Самара - Копейск
|
| Добавлено: Пн 29 Апр 2013 15:13 Заголовок сообщения: Re: Модуль размеров |
|
|
| Foton писал(а): | | ...и 4й - для отображения подписи самого размера по центру... |
Всё правильно, но по центру размерной линии, увы, не судьба.
Если только оформлять дополнительным стилем и ручками, глазками выцеливать центр.
_________________
г. Тольятти, г. Самара, ОАО "КУЗНЕЦОВ" |
|
| Вернуться к началу |
|
|
nikser
Зарегистрирован: 09.03.2005
Сообщения: 535
Откуда: г. Братск
|
| Добавлено: Пн 29 Апр 2013 16:28 Заголовок сообщения: Re: Модуль размеров |
|
|
| Foton писал(а): | | в семантике поле заполняем периметром. |
Ну насколько я помню совсем необязательно забивать данные в семантическую таблицу. Можно указать {.Perimeter:6:2} сразу в подписи, (цифры от фонаря).
Насчет центрирования, можно пользоваться расстановкой меток от Самары.
_________________
Сергей Николаев |
|
| Вернуться к началу |
|
|
Foton
Зарегистрирован: 09.10.2006
Сообщения: 158
Откуда: Ярославль
|
| Добавлено: Пн 29 Апр 2013 17:05 Заголовок сообщения: Re: Модуль размеров |
|
|
| Сергей Попов писал(а): | | Foton писал(а): | | ...и 4й - для отображения подписи самого размера по центру... |
Всё правильно, но по центру размерной линии, увы, не судьба.
Если только оформлять дополнительным стилем и ручками, глазками выцеливать центр. |

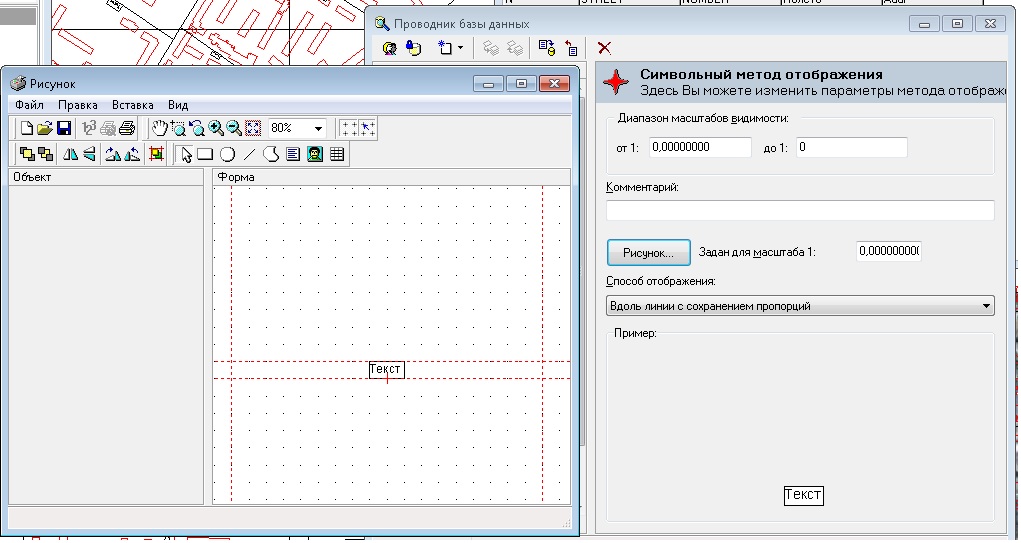

судьба, вот только текст будет разной высоты, но как вариант..
| Описание: |
|
| Размер файла: |
139.29 KB |
| Просмотрено: |
21005 раз(а) |
|
|
|
